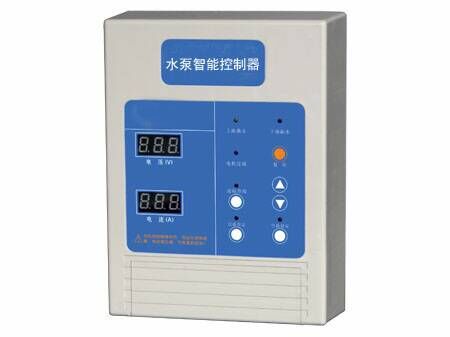

详细说明
产品特点
　  额定工作电压：AC220V/50HZ
　  匹配电机功率：0-2.2KW
　  采用数码芯片控制，集上、下液位和压力自动控制于一体
　  具有过载、空载（干转）保护功能
　  国内首创故障记忆功能，10次故障原因可轻易查阅
　  人性化设计，体积小，安装方便
　  六道工艺检验，120小时动态故障模拟充分老化
　
主要技术指标
   堵转动作时间： ≤1.5秒
   空载保护动作时间： ≤20秒
   本机功率损耗：静态功率：3.5W，动态功率：4.5W
   过流动作时间： 1秒→1分钟（反时限特性：电流越大时间越短）
   液位控制方式：脉冲电极探头检测，讯号控制距离≤1000米
   压力控制方式：电接点压力表、常开常闭型压力开关、浮球液位开关

产品广泛应用于
　  产品广泛应用于深井泵、潜水泵、排污泵、管道泵、增压泵、多级泵、离心泵等；应用于生活供水、地下排污、高楼供水等。

单相系列—安装步骤  　  　
　
1、将控制器固定在墙壁上，打开接线盒，按标签提示接好电源、水泵以及探头线。注意探头线不能短路，不能挨着水池壁。如用空载保护，则不能接下水池讯号线。
2、开机：连接好所有的线后，把控制器底端的开关，拨至“自动”，水泵即可开机。用户可以用底端的“自动/停止”键来开启水泵或关闭运行的水泵，但此时请注意，控制器内带电，请注意安全！
3、过载设定：先开机让水泵正常工作后，记下水泵的工作电流值，再按“过载设定/确认”键，此时“过载设定/确认”键上端指示灯亮，再按“▲/↓”键， 将电流表数值调整为您记下的电流值，再按“过载设定/确认”键，此时指示灯灭即可。
4、空载设定：先关闭水源，开机，让水泵空转（1分钟左右），记下水泵的空转电流值，再按“空载设定/确认” 键，此时“空载设定/确认”键上端指示灯亮，再按“▲/↓”键， 将电流表数值调整为您记下的电流值，再按“空载设定/确认”键，此时指示灯灭即可。空载电流也可以按正常工作电流之0.85倍设置。
5、空载设定出厂默认值为0，此时下水池可用讯号线进行控制，如果空载值一经设定（不为0），下水池讯号线将不起作用。
6、压力接法：将控制器“压力、水池”选择开关(在讯号线接线端子上端）拨 到“压力” 档，然后将上水池讯号线高中低水位与电接点压力表高中低压力位对接。
8、复位：控制器电压电流指示灯闪烁，提示有过载时，请务必先排除故障，再按复位键，水泵才能恢复工作。
9、安装环境要求及注意事项：
a、讯号线安装：三个探头不能短路、不能挨着池壁，延长讯号线时，请用防水胶布确保接驳良好；
b、安装时请关闭电源，先将水泵电源线与控制器连接好，然后接好上、下水池讯号线，再设置过载和空载保护，务必接地线！
f、控制器请安装在室内，避免太阳直接爆晒，或者淋雨；
g、使用 温 度：-10℃至40℃
湿 度：相对湿度不大于90%
海拔高度：不超过2000M

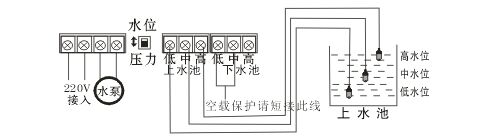

1、上下水池供水接法(一)



柠檬岁月 00:24:24
　 ★注意：
设置空载保护后，下水池不能接探头。上水池的水用到中水位时会开始抽水，抽到高水位会水满停机，低水位讯号线起回路作用。

　

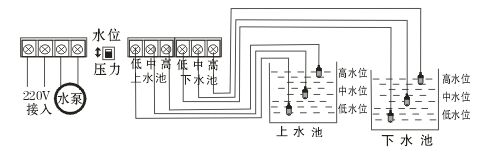

　  2、上下水池供水接法(二)


★注意：
下水池用讯号线需跟厂家另行订购，不能设置空载（即空载为000）。上水池的水用到中水位时会开始抽水，抽到高水位会水满停机。下水池满至高水位时会开始抽水，抽到中水位时会停机，即缺水保护。上、下水池之低水位讯号线都是起回路作用。

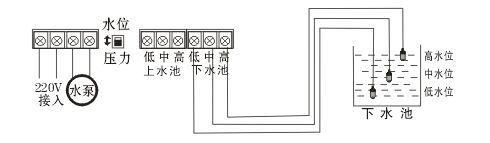

3、排污式供水接法
★注意：
水满到高水位时会开始排水，一直排到中水位会停机，低水位讯号线起回路作用。

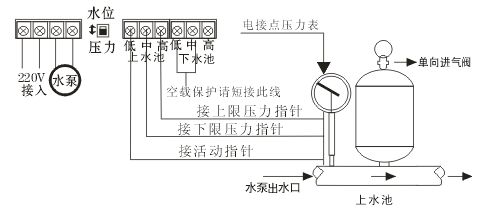

 4、恒压接法
　
　  ★注意：
水压降到下限压力指针时会开始启动增压，一直增压到上限压力指针时会自动停机，活动指针起回路作用。请注意选用合适大小的压力罐，如果压力罐太小，会引起水泵频繁起动。
