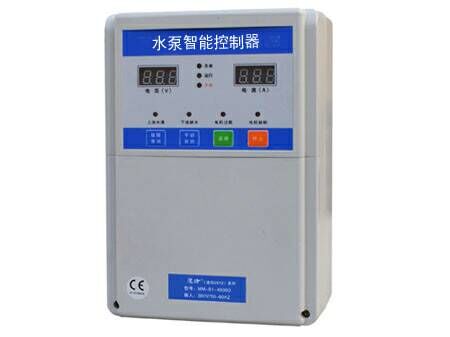

水泵智能控制器（三相一控一）
详细说明
产品特点：
    额定工作电压：AC380V/50HZ
    匹配电机功率：0.37-15KW
    采用数码芯片控制，集上、下液位和压力自动控制于一体
    具有自动、手动两种工作模式可供选择
    具有过载、空载、缺相、超低压等保护功能
    具有空载重启时间1~240分钟可调
    具有故障记忆功能，5次故障原因可轻易查阅
    专利交流数码讯号检测功能，探头更耐用
    安装方便，调试简单

主要技术指标：
    堵转动作时间： ≤1.5秒
    空载保护动作时间： ≤20秒
    本机功率损耗：静态功率：3.5W，动态功率：10W
    过流动作时间： 1秒→1分钟（反时限特性：电流越大时间越短）
    液位控制方式：交流数码讯号探头检测，讯号控制距离≤500米
    压力控制方式：电接点压力表、常开常闭型压力开关、浮球液位开关

产品广泛应用于：
    产品广泛应用于深井泵、潜水泵、排污泵、管道泵、增压泵、多级泵、离心泵等；应用于生活供水、地下排污、高楼供水等。
三相系列—安装步骤  　  　
　
    1、将控制器固定在墙壁上，打开接线盒，按标签提示接好电源、水泵以及探头线。注意探头线不能短路，不能挨着水池壁。如用空载保护，则不能接下水池讯号线。
    2、开机：连接好所有的线后，闭合空气开关，再把控制器底端的开关，拨至“ON”，水泵即可开机。用户可以用底端的“ON/OFF”键来开启水泵或关闭运行的水泵，但此时请注意，控制器内带电，请注意安全！
    3、一键整定：开机让水泵正常工作1分钟后，按下“一键整定按钮”，“过载设定/确认”指示灯“空载设定/确认”指示灯常亮6秒，表示已设定好。下水池接讯号线（空载设置为000）则一键整定只对过载电流进行自动设置。一键整定已对过载、空载电流进行整定记忆，基本能满足广大用户的使用要求，如有更高要求如空载重启时间、过/欠压保护或者过载/空载手动设定请依以下第4、5、8、9点方法进行设定。
    4、过载设定：先开机让水泵正常工作后，记下水泵的工作电流值，再按“过载设定/确认”键，此时“过载设定/确认”键上端指示灯亮，再按“▲/↓”键，将电流表数值调整为您记下的电流值，再按“过载设定/ 确认”键，此时指示灯灭即可。
    5、空载设定：先关闭水源，开机，让水泵空转（1分钟左右），记下水泵的空转电流值，再按“空载设定/确认”键，此时“空载设定/确认”键上端指示灯亮，再按“▲/↓”键，将电流表数值调整为您记下的电流值，再按“空载设定/确认”键，此时指示灯灭即可。空载电流也可以按正常工作电流之0.85倍设置。
    6、空载设定出厂默认值为过载电流的85%，此时下水池不能用讯号线进行控制，如果需要用下水池讯号控制，则将空载值设定为000。
    7、压力接法：将控制器“压力/水池”选择开关(在讯号线接线端子上端）拨到“压力”档，然后将上水池讯号线高中低水位与电接点压力表高中低压力位对接。
    8、空载重启时间设定：开机后，只要将讯号线端子台上方的空载缺水延时设定拨至开，此时电流表显示的数值为空载重启时间，单位为分钟，再按“▲/↓”键将数值调整到您希望的值，然后将设置开关拨至关，即自动存储了您的设置。建议设置15-30分钟，如果时间设置过短，会引起电机的频繁启动。本机出厂默认值为30分钟。
    9、过/欠压保护：开机后，只要将讯号线端子台上方过/欠压保护开关拨到开启状态，开关下方有指示灯亮，即开启了过欠压保护功能，电压保护范围为：380V±15%，电网电压超过此范围即开始保护。5分钟后自动恢复。如电压达不到要求，则继续保护。
    10、故障查阅： 本控制器自动记忆最近的10次故障参数，按下故障查阅键，电压表显示序号，01表示最近的一次故障，按“▲/↓”键可上下翻，电流表显示故障内容，同时故障指示灯也会亮起，按故障查阅键后：
    a、如过载指示灯亮，则电流显示屏上显示为过载电流；
    b、如缺相指示灯亮，则电流显示屏上显示为缺相指示：011表示A缺相，101表示B缺相，110表示C缺相，即哪个位置为0则表示哪一组缺相，如果电流显示屏上显示为111，并且缺相指示灯亮，表示进线有接触不良，或电压太低导致交流接触器频繁启动而造成。这样方便维修人员在电路有缺相时检修电路。
    11、复位：水泵出现过载或缺相故障（过/欠压、空载保护不属故障）时，必须先排除故障，再按复位键，水泵才能恢复工作。
    12、如本机不带空气开关，建议用户另装空气开关使用。
    13、安装环境要求及注意事项：
    a、讯号线安装：三个探头不能短路、不能挨着池壁，延长讯号线时，请用防水胶布确保接驳良好；
    b、安装时请关闭电源，先将水泵电源线与控制器连接好，然后接好上、下水池讯号线，再设置过载和空载保护，务必接地线！
    f、控制器请安装在室内，避免太阳直接爆晒，或者淋雨；
    g、使用 温    度：-10℃至40℃
            湿    度：相对湿度不大于90%
            海拔高度：不超过2000M

  三相系列—讯号线连接方法  　  　
　  1、上下水池供水接法(一)  2、上下水池供水接法(二)
　  3、排污式供水接法  4、恒压接法

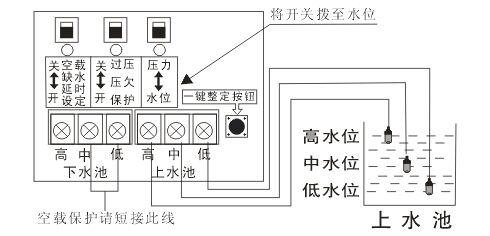

　 1、上下水池供水接法(一)


★注意：
    设置空载保护后，下水池不能接探头。上水池的水用到中水位时会开始抽水，抽到高水位会水满停机，低水位讯号线起回路作用。

　

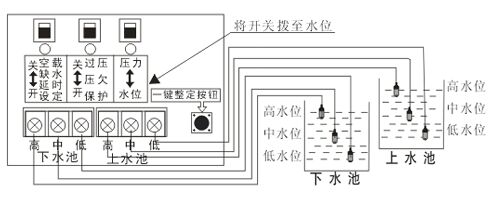

2、上下水池供水接法(二)

   ★注意：
    下水池用讯号线需跟厂家另行订购，不能设置空载（即空载为000）。上水池的水用到中水位时会开始抽水，抽到高水位会水满停机。下水池满至高水位时会开始抽水，抽到中水位时会停机，即缺水保护。上、下水池之低水位讯号线都是起回路作用。

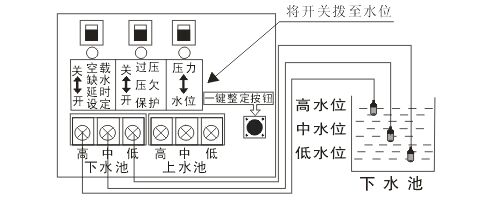

   3、排污式供水接法

   ★注意：
    水满到高水位时会开始排水，一直排到中水位会停机，低水位讯号线起回路作用。

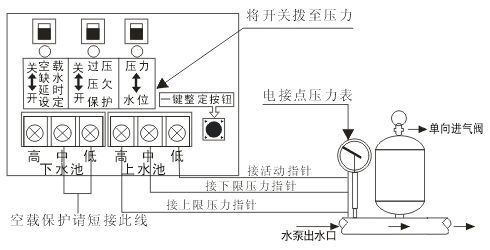

　  4、恒压接法
　
　  ★注意：
    水压降到下限压力指针时会开始启动增压，一直增压到上限压力指针时会自动停机，活动指针起回路作用。请注意选用合适大小的压力罐，如果压力罐太小，会引起水泵频繁起动。
