液位传感器

文章来源:时间:2020-11-23 16:12:54浏览次数:


\r


详细说明
概述:

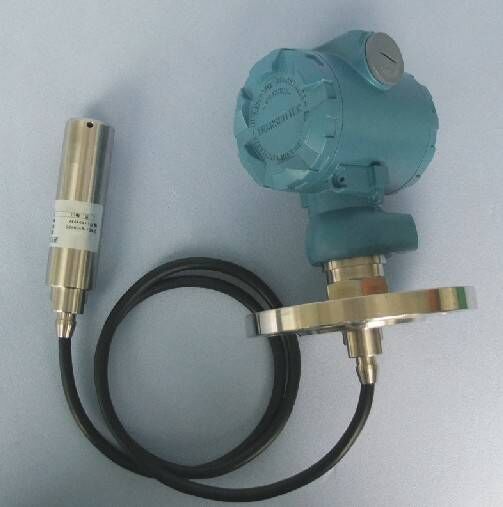

    MPY800液位传感器的新型结构是从导气电缆型投入式液位变送器基础上发展而来。采用新型结构解决了传统导气电缆型液位变送器的怕堵、易腐蚀、不耐高温等缺点。
    MPY800型扩散硅液位传感器是二线制, 4 ~ 20MADC 输出, 24VDC 直流供电,与介质接触部分全部为不锈钢,再直接安装在测量管道上,使用极其方便,广泛应用于石油、化工、冶金、水利、电力、食品、医药、环境控制等行业的过程控制和液位的测量。
工作原理:
    用静压测量原理:
当液位变送器投入到被测液体中某一深度时,传感器迎液面受到的压力公式为:Ρ = ρ .g.H + Po
式中:
P :传感器迎液面所受压力
ρ:被测液体密度
g :当地重力加速度
Po :液面上大气压
H :传感器投入液体的深度
同时,通过导气不锈钢将液体的压力引入到传感器的正压腔,再将液面上的大气压 Po 与传感器的负压腔相连,以抵消传感器背面的 Po ,使传感器测得压力为:ρ .g.H ,显然 , 通过测取压力 P ,可以得到液位深度。

功能特点:
◆稳定性好,满度、零位长期稳定性可达 0.2%FS/ 年。在补偿温度 0 ~ 70 ℃范围内,温度飘移低于 0.2%FS ,在整个允许工作温度范围内低于 0.5%FS 。
◆具有反向保护、限流保护电路,在安装时正负极接反不会损坏变送器,异常时送器会自动限流在 35MA 以内。
◆固态结构,无可动部件,高可靠性,使用寿命长。
◆安装方便、结构简单、经济耐用。

主要技术参数:


结构特点:



调试方法:
     拧下保护盖,即可看到调零和满程电阻器,外接标准电源及电流表(0 . 2极以上),即可调整,步骤如下:
◆在变送器没有液体的情况下,调节零点电阻器,使之输出电流4 m A,
◆传感器加液到满量程,调节满程电阻器,使之输出电流20 m A,
◆反复以上步骤两三次,直到信号正常。
◆调节完毕,拧紧保护盖。
注意事项 :
◆凡供货产品均带有使用说明书及合格证,其中有产品编号、技术参数、出厂日期等,请认真核对,以免用错。
◆接供电电源时应严格按照我公司接线说明进行连接。
◆使用中发现异常,应关掉电源,停止使用,进行检查,或直接向我公司技术部门联系。
◆运输、储存时应恢复原包装,存放在阴凉、干燥、通风的库房内。
◆12个月质保。
电器连接图:
